一、          產品簡介

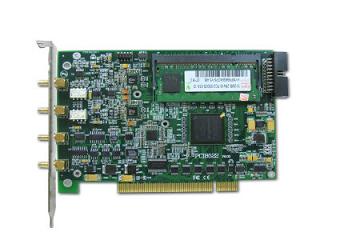

PCI8522數據采集卡是一款基于PCI總線的同步采集卡。可用于傳感器信號數據采集與分析、工業現場監測與控制、高等院校科研與教學等多種領域。使用PCI8522可以將傳感器和控制器與計算機結合在一起，利用計算機強大的數據處理能力和靈活的軟件編程方式，對信號進行分析、處理、顯示與記錄。

PCI8522可工作在Win9X/Me、Win2000/XP等常用操作系統中，并提供可供VB, VC, C++Builder, Dephi，LabVIEW，Matlab等常用編程語言調用的動態鏈接庫及示例程序，編程函數接口簡單易用。

二、          性能指標

2.1、PCI總線性能

• PCI高速總線傳輸

2.2、模擬信號輸入

• 模擬輸入通道：   單端2路同步
• 輸入信號量程：   ±5V，±1V
• 分辨率：          12Bit
• AD緩存：         256MB的DDR2存儲器
• 采樣頻率：        80MHz
• 模擬輸入阻抗：    1MΩ（另可選50Ω）
• 觸發方式：         中間觸發、后觸發、預觸發、硬件延時觸發

2.3、性能指標

• 板載時鐘振蕩器：   40MHz
• 非線性誤差：        ±2LSB（最大）
•  系統測量精度：   0.1%

2.4、工作溫度

• 0℃ - +50℃

2.5、板卡尺寸

• 144.5mm（長）*106mm（寬）

三、          應用領域

便攜式儀表和測試設備

傳感器信號采集與分析

工業控制

四、          軟件支持

提供Windows95/98/NT/XP下的驅動程序，提供通用DLL文件，并提供在VB, VC, C++Builder, Dephi，LabVIEW，Matlab編寫的應用軟件范例程序。

五、          銷售清單

[1]數據采集卡一張；

[2]接口附件一袋；

[3]ART軟件光盤一張；

[4]保修卡一張；

六、          售后服務

二年內免費保修，終身維修。
