基于PC 的PROFINET 從站設備測試平臺搭建
發布時間：2017/5/27 9:07:11 修改時間：2016/12/20 18:00:42 瀏覽次數：4992

基于PC 的PROFINET 從站設備測試平臺搭建

廣州虹科電子技術部：support 古東嬌 Anabel

l 前言：

PROFINET是PI（PROFIBUS & PROFINET International）的工業以太網標準，在過去的5年多時間里，它已經成為市場領先的標準。優異的泛工廠網絡化、快速數據通訊和長期可用性只是其很多優勢的幾個。

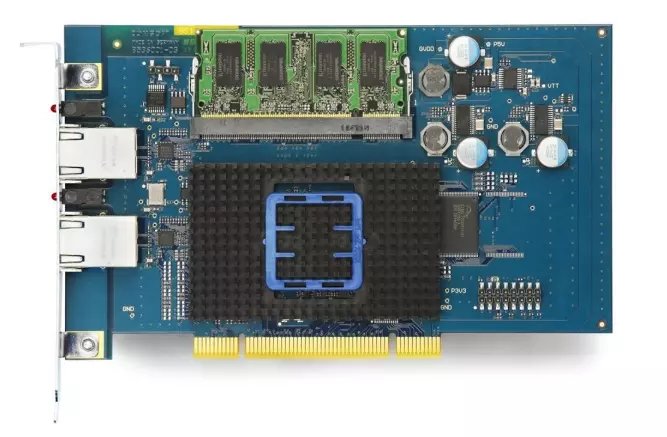

DF PROFINET IO是一款高性能PN IO控制器/ 設備板卡，有PCI、CompactPCI和PCI-Express版本。有了新的改進，現在首次能夠操作大型網絡，而沒有任何性能限制。

l 簡介

DF PROFINET IO板卡可用作PN IO控制器和/或PROFINET IO設備。因?yàn)樗男?/span>率非常高，這款新型板卡可用作PN IO控制器操縱64臺PROFINET設備每毫秒，性能級別RT。第二個獨立以太網接口可選，因此該板卡可同時用作PROFINETIO設備。獨立工作，例如用作PN IO設備也可以

l 作為PROFINET IO 設備：

在PN IO設備模式下，最小周期是1毫秒，最大IO數據規格為1440 bytes。無需配置該板卡，而是直接從PN IO控制器接收IO配置，因此顯著簡化使其投入使用的工作。該板卡支持的獨有特性是PNIO Shared Device模式，其允許多個PNIO控制器（最多可達20個）同時訪問設備內所分配的IO緩存。因此也允許非常靈活地集成到大型又復雜的PN IO網絡。工作模式PN IO控制器和PN IO設備可同時運行。

l 測試平臺搭建：

安裝DF PROFINET IO 板卡在PC 上

l 需要注意的是： DP PROFINET 是不支持熱插拔功能的，如果安裝或者插拔板卡在CPCI 系統的話，需要中斷電源。

二、作為PROFINET IO 從站是不需要下載配置文件的：

隨貨發送的樣例程序中，配套了診斷和測試PROFNET 的樣例程序： "Basic_Profinet_Device_Example.cpp".為了測試和

這診斷 PROFINET 的配置，configurator III 提供了非常強大的在線模式，包含圖形化HMI 支持IO 數據，診斷，以及報警處理。

對于第一次測試執行，?Basic_Profinet_Device_Example.exe" 在發貨清單上面可以執行。

讀取讀寫 修改IO 測試從站數據：

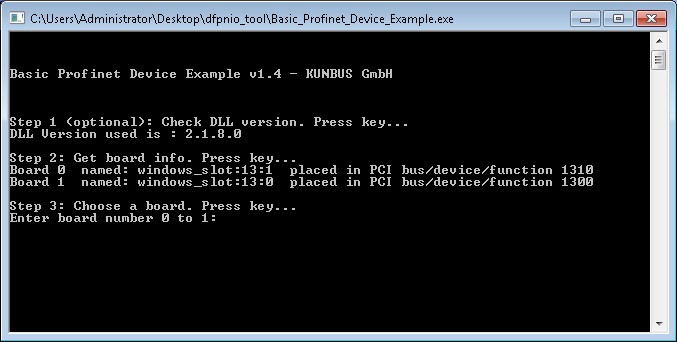

Step 1:檢查DLL 版本，初始化隱藏的DFXX-DLL 并創建訪問板卡的頭文件。

Step 2:獲得板卡信息：顯示已安裝板卡的配置信息。

Step 3: 選擇板卡，選擇已安裝的板卡

Command 0: 退出：退出樣例應用程序

Command 1: 確定連接的控制器：檢測所有連接PN IO 設備的PN IO 控制器。

Command 2: 讀/寫I/O數據（循環）：讀寫IO 循環過程數據

Command 3: 讀/寫I/O數據（非循環）：讀寫IO 非循環過程數據

Command4: 插拔模塊：插拔模塊，觸發插拔報警給PROFINET IO 控制器

Command 5: 發送過程報警：發送過程報警給PROFINET IO控制器

Command 6: 設置/重置診斷：設置/重置診斷狀態

測試一、讀/寫I/O數據（循環）：讀寫IO 循環過程數據/ 非循環過程數據

當PN IO 設備沒有被激活的話，第二塊DP PROFINET IO 板卡將會被配置成PN IO 控制器，意味著在configurator III 在線模式下，PN IO 設備是故障的（藍色框）

Step 4: 啟動PROFINET，PROFINET IO 通訊被激活。

激活PN IO 設備之后，PN IO 控制器顯示PN IO 設備作為可操作狀態（綠框）可以進行循環數據交換。

Step 5: 識別連接的控制器，識別連接的PN IO 控制器。

Step 6: 讀/寫循環數據：讀寫循環過程數據，另外通訊狀態以及數據大小也會顯示出來。

測試二：插拔模塊出發 插拔報警給PROFINET IO 控制器

Step 4: 啟動profinet ： PRFINET IO 通訊被激活。

Step 9: 插拔模塊—觸發PN IO 控制器的插拔報警。

測試三：過程報警傳輸---給PROFINET IO控制器

Step 4: 啟動PROFINET：PROFINET IO 通訊激活

Step 10: 發送一個報警：傳輸過程報警到PN IO 控制器

測試四、設置/重置診斷狀態

Step 4: 啟動PROFINET：PROFINET IO 通訊激活

Step11: 設置/重置一個診斷：設置重置診斷狀態。
