關鍵詞：紫金橋 污水處理 數據采集 監控

一、概況

南京軍區總醫院污水處理系統于2006年8月開工建設，為軍事區域環境污染專項治理國債項目，整套系統工程是在原有污水處理站基礎上進行改擴建，規模由原污水處理站1000m3的日處理能力擴建為日處理能力1800m3。本次工程采用全自動控制，上位機采用紫金橋監控組態軟件，下位機采用松下電工PLC。

紫金橋監控組態軟件負責實時采集數據，并在上位機上形成模擬流程圖，并把采集到的數據下發給馬賽克屏幕上，污水經處理達到《醫療機構水污染物排放標準》GB18466-2005預處理排放標準后，排入南京中山東路市政管網。

馬賽克屏上的顯示：

二、系統功能描述

紫金橋監控組態軟件功能：

當紫金橋組態軟件處于運行工作狀態正常后，很快將數據反應到工控電腦和馬賽克屏幕上。以上的各種狀態指示燈的顏色和工作邏輯全部按照“電控設備工藝技術要求” 。 每個電機左邊的紅色燈位正常工作，黑色為未工作。每個電機右邊的指示燈綠色為沒有故障，紅色為有故障。同時可以實時監控各種模擬量的數據，如，在線流量、cod值、液位高度等。當相應的泵動作的時候能夠顯示液體在管路中流動的動畫效果，同時顯示系統的時間等參數。

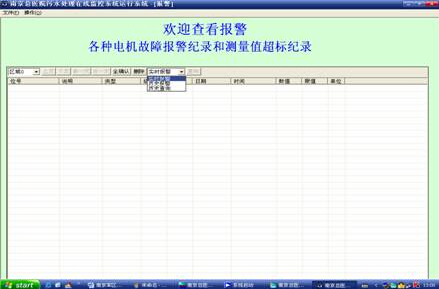

該系統還可以將各種參數的報警紀錄存儲在下圖的顯示界面中，能查看各種報警情況的紀錄。通過下拉菜單來顯示實時、歷史報警、歷史查詢的紀錄。

歷史報表畫面中可以看到可以對一段歷史數據進行報表的形成、查詢、打印，另外還可以將這些報表導出到本地安裝目錄下形成電子表格的文件。

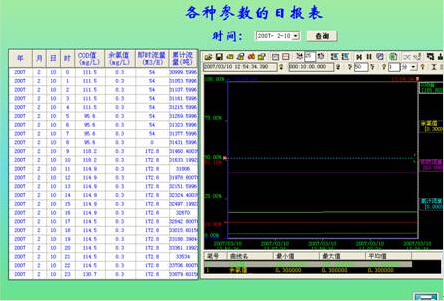

日報、月報、年報可對COD值、余氯值、流量、累計流量等參數做出統計，并可形成分析曲線。可按日、月、年等條件查詢，可打印。

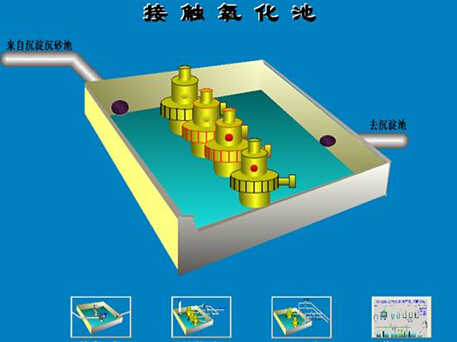

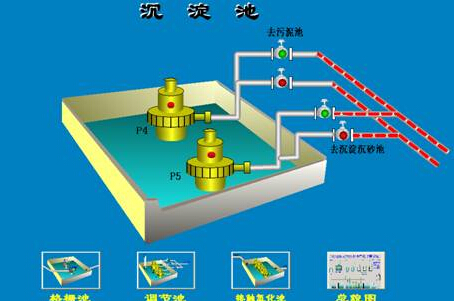

其他流量畫面是對現場情況的模擬。
