四信的DTU又稱為無線IP MODEM，是一種無線數據終端（以下都稱為無線 IP MODEM）。在實際應用中紫金橋作為服務器端，無線IP MODEM作為客戶端把數據通過無線網絡轉發給紫金橋軟件，為用戶提供無線長距離數據傳輸。（以下以四信的F2103 GPRS MODEM為例介紹）

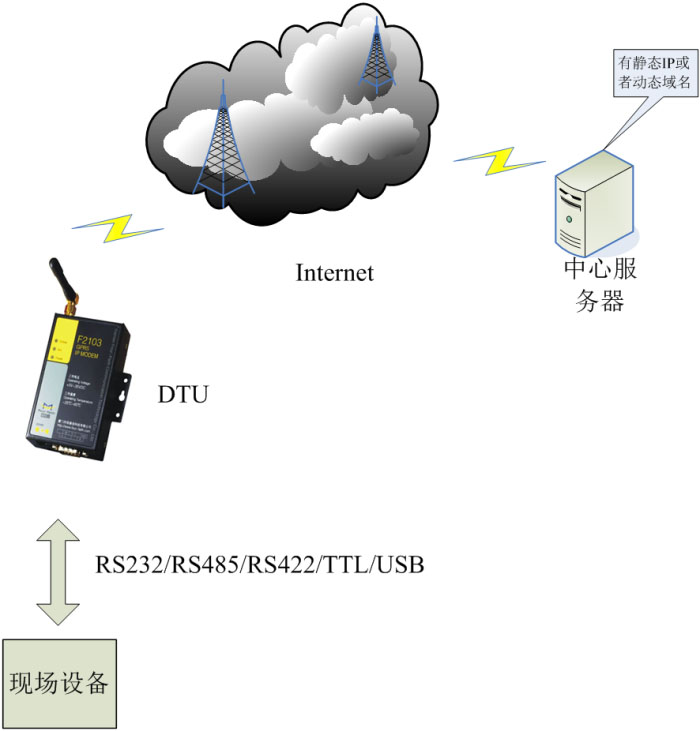

系統結構圖
具體的數據流向：現場設備→無線IP MODEM串口（DTU）→無線IP MODEM進行TCP/IP封裝→發送到無線網絡→無線網絡轉發到INTERNET→NTERNET轉發到中心服務器上的紫金橋軟件。
第一部分
中心服務器地址配置
在整個數據傳輸?shù)逆溌分邪惭b紫金橋軟件的中心服務器必須要有靜態IP地址或者動態域名。無論怎樣配置最終保證IP MODEM轉發的數據要通過INTERNET轉發到安裝紫金橋軟件的中心服務器的紫金橋使用的固定端口。
如果中心服務器本身具有固定IP地址，程序使用的端口也沒有被占用就具備網絡通訊條件。
但是，為了保證服務器和內網的安全一般都會通過防火墻或者網關等設備對系統進行網絡隔離。這樣就需要在防火墻或者網關等設備上設置端口映射。但是具體來說，不同的廠家具體配置又有所不同。所以這里就不再介紹了，可以咨詢設備廠家。
第二部分
數據傳輸相關配置
一．無線 IP MODEM配置
按照廈門四信提供的IP Modem參數配置軟件對無線 IP MODEM進行配置。
機器和無線 IP MODEM連接好通電。啟動設備配置軟件配置參數。如下圖：

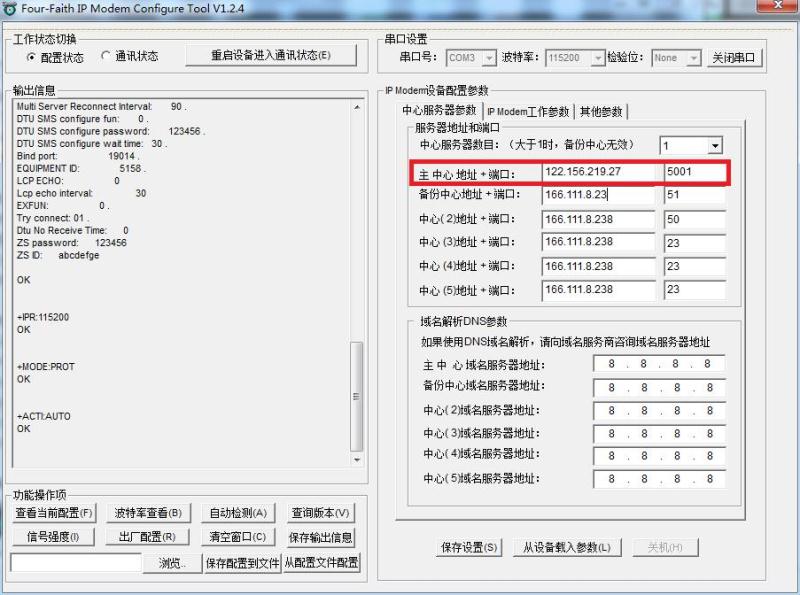

無線 IP MODEM配置圖1

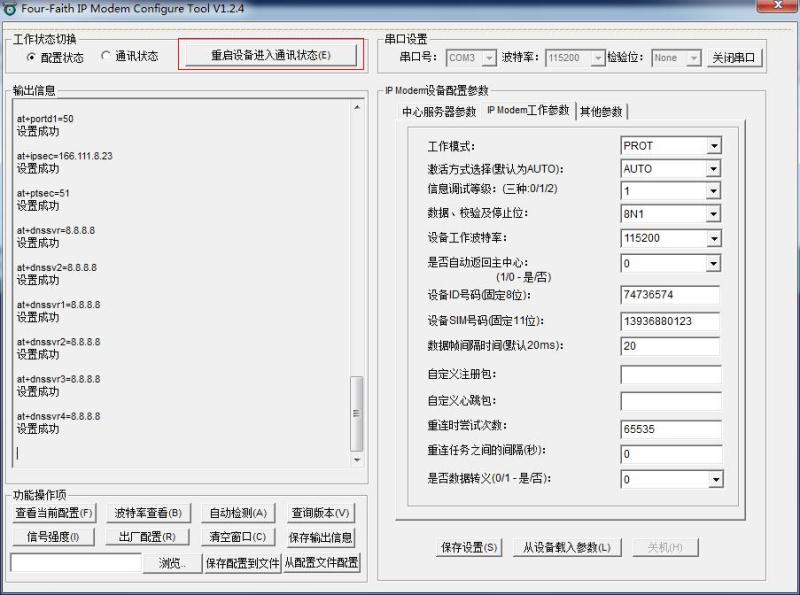

無線 IP MODEM配置圖2
注意：
1.無線 IP MODEM配置圖2串口設置中的串口com3是電腦配置無線 IP MODEM時使用的串口，波特率就用默認的115200，這個是設備出廠時設置的不能更改。
2.工作模式：選擇PROT，目前紫金橋軟件只支持這種模式。
3.主中心的地址設置成安裝紫金橋軟件的中心服務器的IP（這里是122.156.219.67），端口號（這里是5001）和后面紫金橋軟件里配置廈門四信時使用的gprs偵聽端口號一致。如無線 IP MODEM配置圖1中的紅色矩形框中的部分。
4.右側下邊的設備工作波特率是和設備通訊時使用的，要和設備一致。
5.設備ID號和后面的紫金橋軟件里的四信的GPRS里的設備ID號一致，要使用八位的16進制數字。這里是CD736574。如無線 IP MODEM配置圖2右側紅色矩形框標注。
6.SIM卡號可以隨便填，但是無線 IP MODEM要有SIM卡。這里是13936880123，如無線 IP MODEM配置圖2右側紅色矩形框標注。
二．中心服務器端紫金橋軟件的配置
1.設備定義（這里以modbus通訊協義為例）
在modbus/modbus儀表/MODBUS(ASCII&RTU 串行口通訊)目錄下新建設備

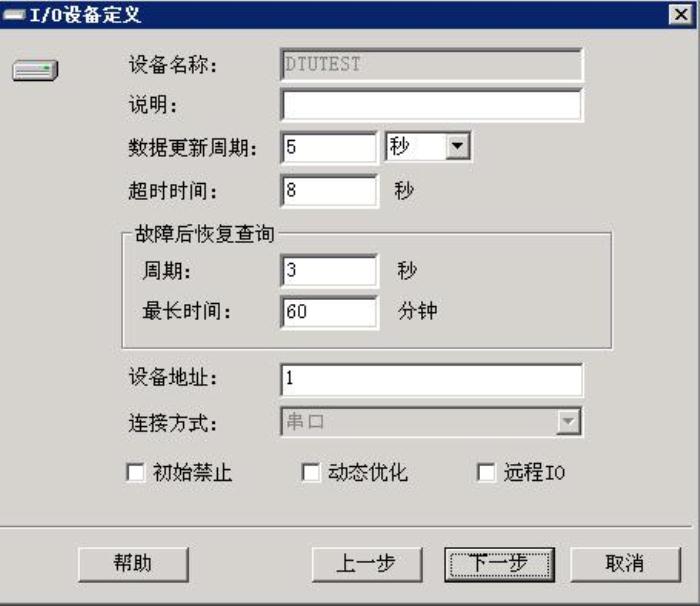

紫金橋配置圖1
點擊下一步

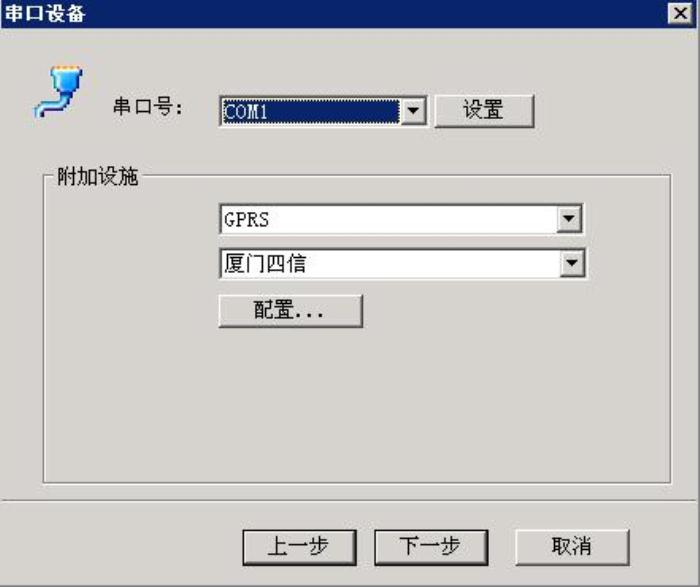

紫金橋配置圖2
任意選擇一個串口號和通訊參數，在附加設備里選擇GPRS廠家列表里選擇廈門四信，點擊“配置”彈出如下對話框

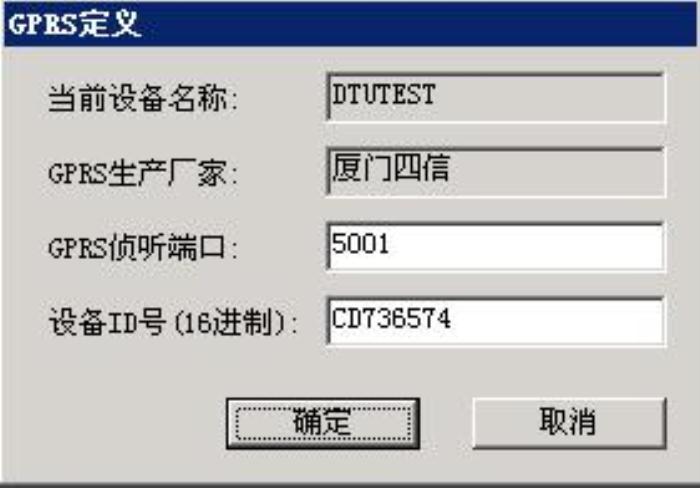

紫金橋配置圖3
GPRS偵聽端口：前面在IP Modem參數配置軟件中設置的主中心使用的端口號一致。
設備ID號：使用前面無線 IP MODEM設置的設備ID號。
點擊確定彈出如下對話框

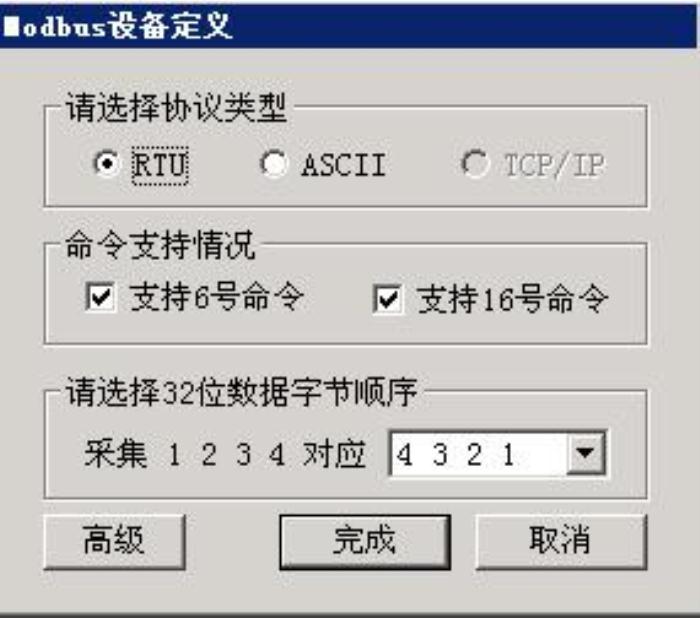

紫金橋配置圖4
使用默認配置點擊“完成”。
2.點組態建立測試點組態外部鏈接這里就不具體介紹了。詳見紫金橋軟件用戶手冊。
三．通訊調試

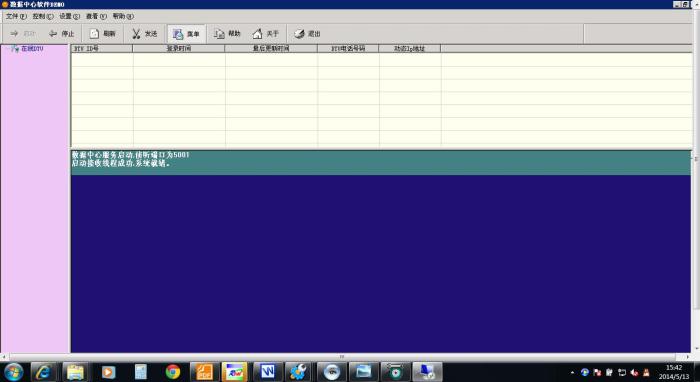

當使用IP Modem參數配置軟件對無線 IP MODEM配置結束后，可以在安裝里紫金橋軟件的機器上啟動IP Modem 服務器測試軟件。
通訊測試圖1
在IP Modem參數配置軟件里點擊“重啟設備進入通狀態”按鈕，如下圖：
通訊測試圖2
如果無線 IP MODEM 和IP Modem 服務器測試軟件通訊成功，就會在IP Modem 服務器測試軟件顯示所使用的無線 IP MODEM 的基本信息，以及在IP Modem參數配置軟件里顯示提示信息。如下圖：

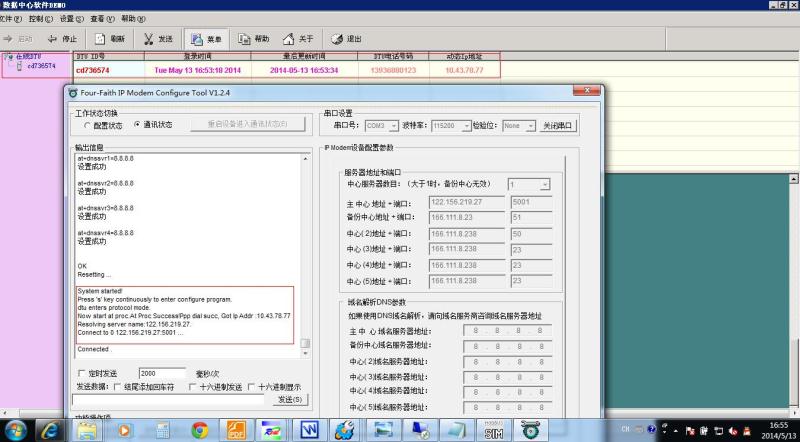

通訊測試圖3
上邊用紅色矩形框選中的部分是IP Modem 服務器測試軟件刷新出來的無線 IP MODEM 的基本信息，下方矩形框里軟件提示的英文信息就是說明無線 IP MODEM 已經和IP Modem 服務器測試軟件成功建立連接。
四．通過無線 IP MODEM紫金橋進行遠程數采集。
關閉IP Modem 服務器測試軟件和IP Modem參數配置軟件

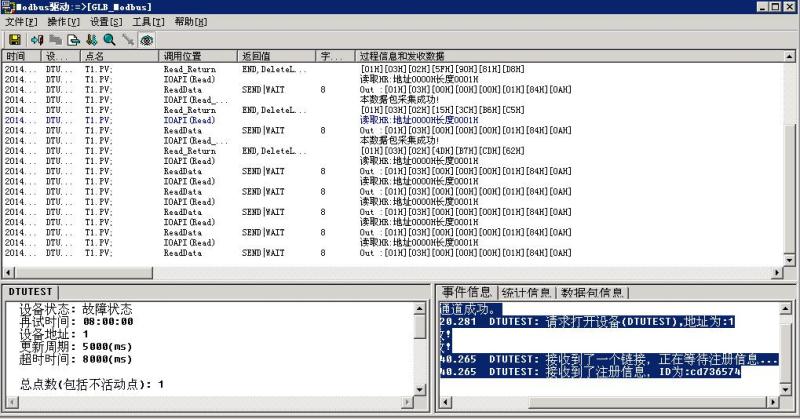

運行中心服務器端紫金橋軟件，正常運行時驅動窗口如下：
驅動正常通訊圖
五．常見問題
如果通訊異常可以從以下幾個方面查看：
1.無線 IP MODEM設備是否正常通電，物理連接是否正常。
2.設備和無線 IP MODEM通訊參數是否設置一致。
3.紫金橋軟件和無線 IP MODEM的端口，設備ID號是否一致。
