報警時間統計組件的動態使用
發布時間：2014/1/16 14:04:34 修改時間：2014/1/16 11:16:26 瀏覽次數：1612

紫金橋?qū)崟r(shí)數據庫軟件里預置了一些組件，分別實現不同的特定功能，在工程組態的時候，恰當利用這些組件來實現某些功能，會達到事半功倍的效果。

紫金橋?qū)崟r(shí)數據庫軟件里預置的報警時間統計組件，能夠按照需求統計某些數據在某個時間段內的報警時間，從而計算出數據點在該時間段內正常運行的合格率。

本案例是某生產信息系統中使用報警時間統計組件的部分，使用了組件所支持的部分函數，通過腳本對組件進行操作，至于組件的組態設置，可以去軟件幫助中查找，這里不詳述。

下面主要講解一下報警時間統計組件在本例中的使用。

功能實現過程是這樣的：首先，將要統計報警時間的位號，添加到組件中，然后按照要求的統計周期以及時間范圍進行統計，統計完成后，將統計結果取出做其他計算，組件的功能完成。

在窗口中建立報警統計組件，并將組件命名為Alarm1，同時需要使用一個報表進行配合使用，新建一個自由報表命名為Fr1，該報表是用來存放位號名稱以及上下限值，可以手動進行維護。案例中的Fr1表內的數據都是從SQL Server數據庫讀取的。

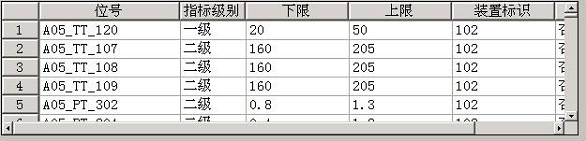

在使用報警統計組件之前，要先保證報表Fr1里有需要的內容，例如下圖，其中報警統計組件要使用的分別是‘位號、下限、上限’這三列。

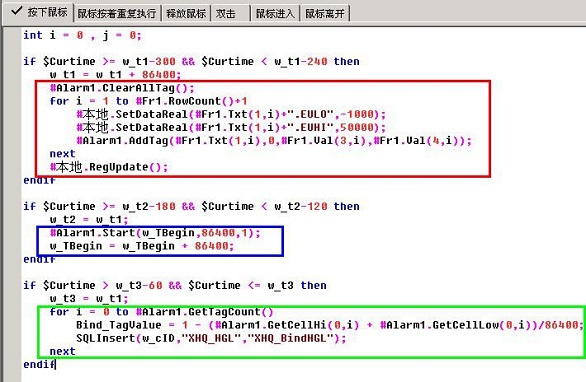

下面就來說一下報警統計組件的使用，我們先看下面的腳本截圖，

我們來看框體中的腳本：

1、紅框部分，第一行是清空?qǐng)?bào)警時間統計組件，如果不清空的話，下一次添加到組件中的位號會與之前的共存。接下來是循環語句，#Alarm1.AddTag這行是將報表Fr1的第1列第i行的位號添加到組件中，并且自指定報警上下限值分別是第3列和第4列的第i行數值，為了使報警組件中自指定的位號上下限值在組件執行時有效，需要修改位號的量程上下限值分別大于報警上下限值，所以就有了#Alarm1.AddTag函數上面的兩行腳本。紅框中最后一行是為了使位號量程上下限值設置生效，這里不詳述。

2、藍框部分，在上面紅框部分的腳本中，將位號全部添加到報警時間組件以后，接下來就是組件使用函數#Alarm1.Start開始執行統計，，函數的各個參數的意義請參考幫助文件，這里86400是一天內的秒數，即本次統計的是一天內的數據。第二行是起始時間的設定，即下一次統計的起始時間，在本例中也就是下一天的統計開始時間。

3、綠框部分，取出統計完成的數據，供我們使用。循環內第一行里#Alarm1.GetCellHi是取出高限報警的時間，#Alarm1.GetCellLow是取出低限報警的時間。整行的功能是將高限報警時間和低限報警時間相加，除以全天的時間，就是位號在該日內的不合格率，再用1減去不合格率，便得到合格率的數值，然后賦值給Bind_TagValue（中間變量，綁定表使用），后面的一行是將數據插入到SQL Server數據庫中。

彩色框外面的腳本只是在本案例中用來判斷腳本的執行時間，讀者可以借鑒使用，也可以完全忽視。

以上就是本案例中報警時間統計組件通過函數的動態使用，比較適合需要統計的位號較多的情況，如果需要統計的位號較少，可以直接在報警時間統計組件的設置界面進行組態，然后直接執行Start函數即可。
讀者如果有些函數不十分清楚，可以查看紫金橋?qū)崟r(shí)數據庫的幫助文件。以后我們還會陸續推出其他組件的示例說明。
