趨勢圖，它用來顯示一定時間間隔（例如一小時、一天、一周或一個月）內所得到的測量結果。以測得的數量為縱軸，以時間為橫軸繪成圖形。 該趨勢圖是利用紫金橋軟件中的圖形模板進行開發的。從某種意義上說，只要懂得紫金橋腳本語言，并且知道圖形模板，用戶就可以開發出一套屬于自已的個性化趨勢圖，從而使您項目的展現效果更加吸引人們的眼球。

趨勢圖向?qū)У闹饕饔檬菐椭こ處熆焖偕芍付y量結果的曲線，通過向?qū)峁┑呐渲卯嬅妫梢灾付ㄇ€的顏色、線寬等。通過向?qū)傻漠嬅?，用戶也可以進行更改，以滿足特殊的要求。

一、 趨勢圖向?qū)У氖褂?/span>

紫金橋向?qū)Х譃?font face="Times New Roman">2個部分：操作窗體和預覽窗體。操作窗體始終保持在預覽窗體上方，預覽窗體可以顯示出操作的實際效果。

趨勢圖向?qū)Ч卜譃?/span>2個步驟，配置曲線畫面和窗口設置。

第1步為配置曲線畫面，用戶可以在此步驟設置位號、曲線顏色、線寬、點說明、曲線種類、時間格式等。如下圖所示：

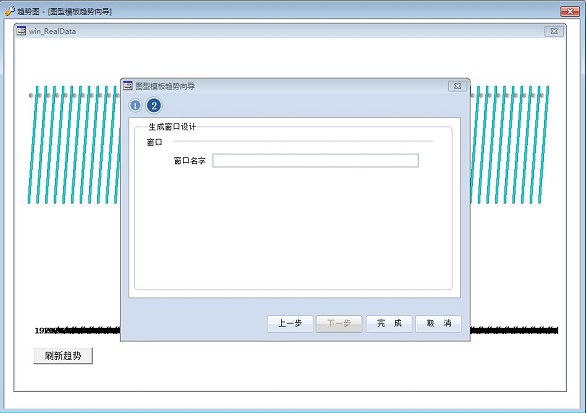

第2步為窗口設置，可以設置最終生成窗體的窗體名。窗口名稱不能與當前工程中其他窗體重名。本向?qū)?/span>最終生成1個窗口，另外有2個圖形模板，該模板由系統默認生成。

此步驟為必需步驟，用戶需要設置一個唯一的查詢窗口名稱來完成本次向?qū)У牟僮鳌?/span>如下圖所示：

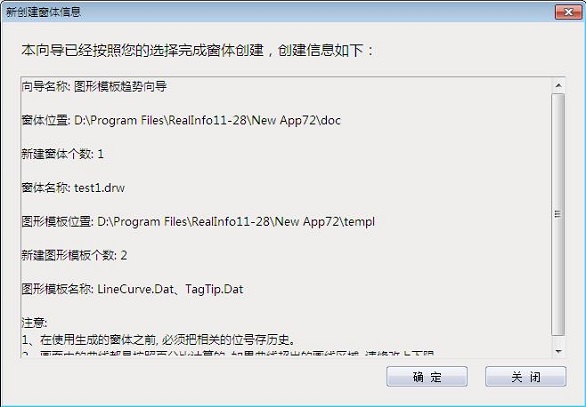

完成向?qū)?/span>。以上所有步驟完成后，點擊“完成”按鈕，系統會彈出一個信息提示窗體。如果確認以上操作，則點擊“確定”按鈕完成本次向?qū)Р僮?；如果覺得操作有誤，可以點擊“取消”按鈕回到第2步重新操作。如下圖所示：

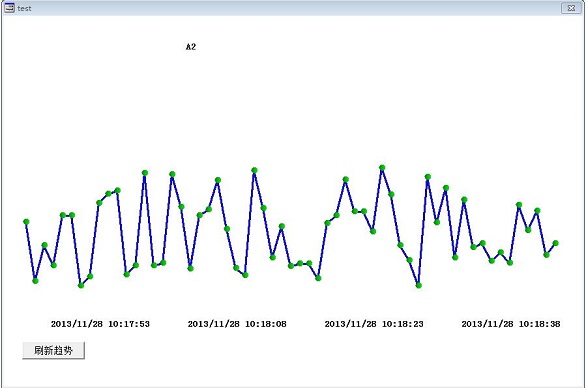

畫面生成后的運行效果圖如下：

二、 趨勢圖窗體詳解

1、 原理

本向?qū)傻?/span>趨勢圖畫面，是使用紫金橋圖形模板方式實現的。詳細信息可查找?guī)椭臋n。

2、 生成的趨勢圖畫面。如下圖所示：

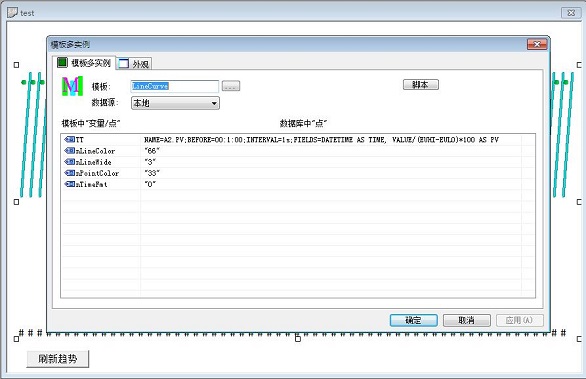

雙擊“圖形模板”實例，彈出下圖所示的窗口：

用戶通過向?qū)渲玫男畔⒍即鎯υ谠搶傩源翱谥?，用戶可以在此修改：曲線顏色、線寬、以及相關歷史數據的信息等。

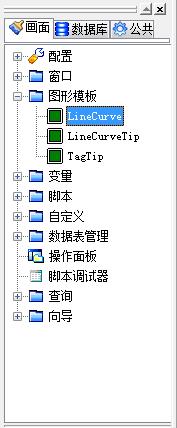

圖形模板在Draw中的位置，如下圖所示：

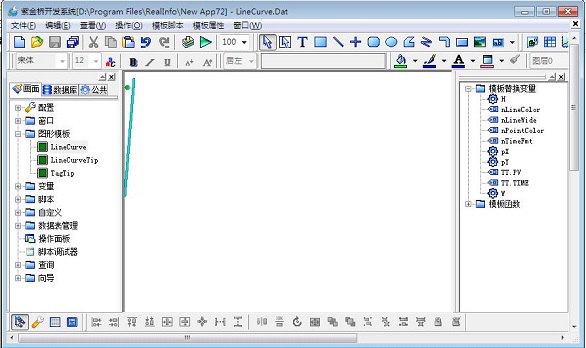

雙擊后的畫面如下：

圖形模板的相關代碼在此處都可以查看到。

三、 總結：

在未來的軟件更新中，紫金橋軟件將繼續依托龐大的用戶群體、良好的溝通渠道、以及對行業發展的深刻理解，將更多用戶日常使用需求匯總集中，繼而豐富到向?qū)浇M態模式中，使紫金橋軟件真正做到易于上手、快速實施、功能完善。
