摘要：冬季采暖是我國北方地區城鎮居民的基本生活要求，本文針對供暖熱力站監控系統的功能和架構，詳細介紹了力控eForceCon產品在熱力站監控系統中的應用特性。
1. 前言
　　集中供熱監控系統是融合了計算機技術、傳感技術、數據通信技術、測控技術和可靠性理論的新型高科技熱網監測系統，包括熱源的監控、熱網的監控和熱用戶的能量計量管理系統。集中供熱監控系統的普及改變了人工抄表、人工制表、人工結算的管理模式，實現了對熱網系統的實時監測和計量的自動化。
　　熱力站作為熱源廠與用戶之間的中間環節，其供熱品質的好壞對改善熱網熱力工況，提高供熱質量起著重要作用。
2.工作原理

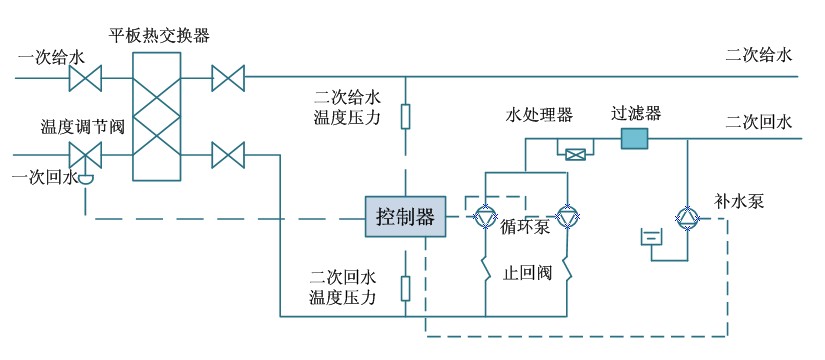

　　熱力站系統工作原理如下圖所示：

　　供熱站熱水鍋爐燒制的高溫高壓熱水通過一次給水管網送至各個熱力站，熱水經過熱交換器將熱能傳遞給二次循環水，再由二次供水管網將熱能輸送至用戶處。冷卻后的回水返回至二次熱網回水管網中，經由熱力站的循環泵驅動循環。
3.系統設計

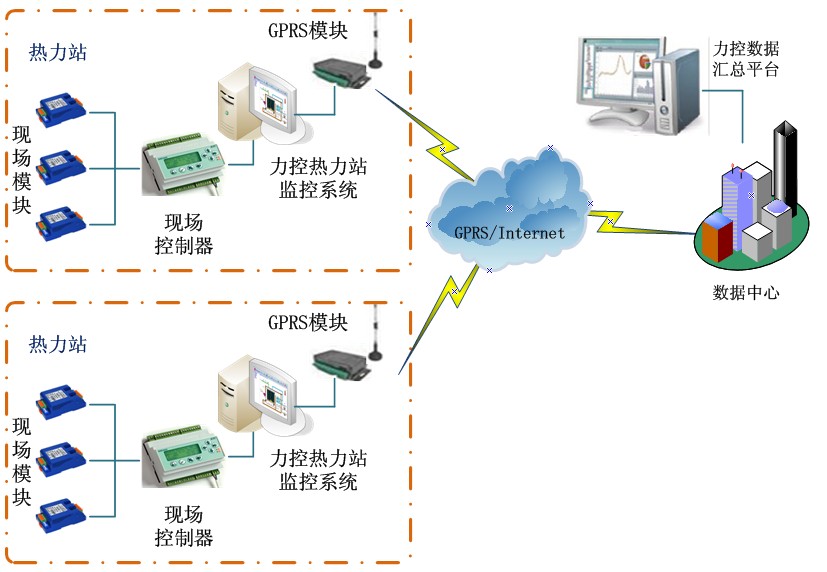

　　熱網監控系統通常由3部分組成：數據中心、通信網絡、熱力站監控系統。下圖所示為系統架構圖：

　　熱力站監控系統采用力控eForceCon組態軟件作為監控平臺，該產品最大的特點是以靈活多樣的"組態方式"將一、二次管網中的供、回水管道數據輕松體現給熱力站站控人員，包括溫度、壓力、流量、熱量以及各個循環泵和控制器的工作參數等實時數據。
　　通信網絡通常可采用無線GPRS方式，將數據上傳至數據中心，即使是偏遠地區的無人值守?zé)崃φ荆部煽焖俜奖愕膶?shí)現數據連接，既節約了人工成本，又可使數據中心輕松獲得所需數據。
　　數據中心采用力控科技熱網運行管理軟件作為監控中心的數據平臺，依托力控科技企業級實時歷史數據庫pSpace產品強大的海量數據處理能力，用于完成各個熱力站的數據匯總、數據存儲、運行狀態顯示、控制操作、報警管理、網絡發布等功能。
4.功能特點
　　本系統方案設計充分考慮城市供熱系統現狀，根據用戶用熱量的不同采取不同的供熱策略，從而極大的節約能耗。具體功能特點如下所示：
4.1直觀的畫面顯示功能
　　系統可以通過地圖顯示方式，根據各熱力站的地理位置進行熱力站的查找、瀏覽, 實時圖形化顯示各熱力站、熱源的工藝流程及運行參數。

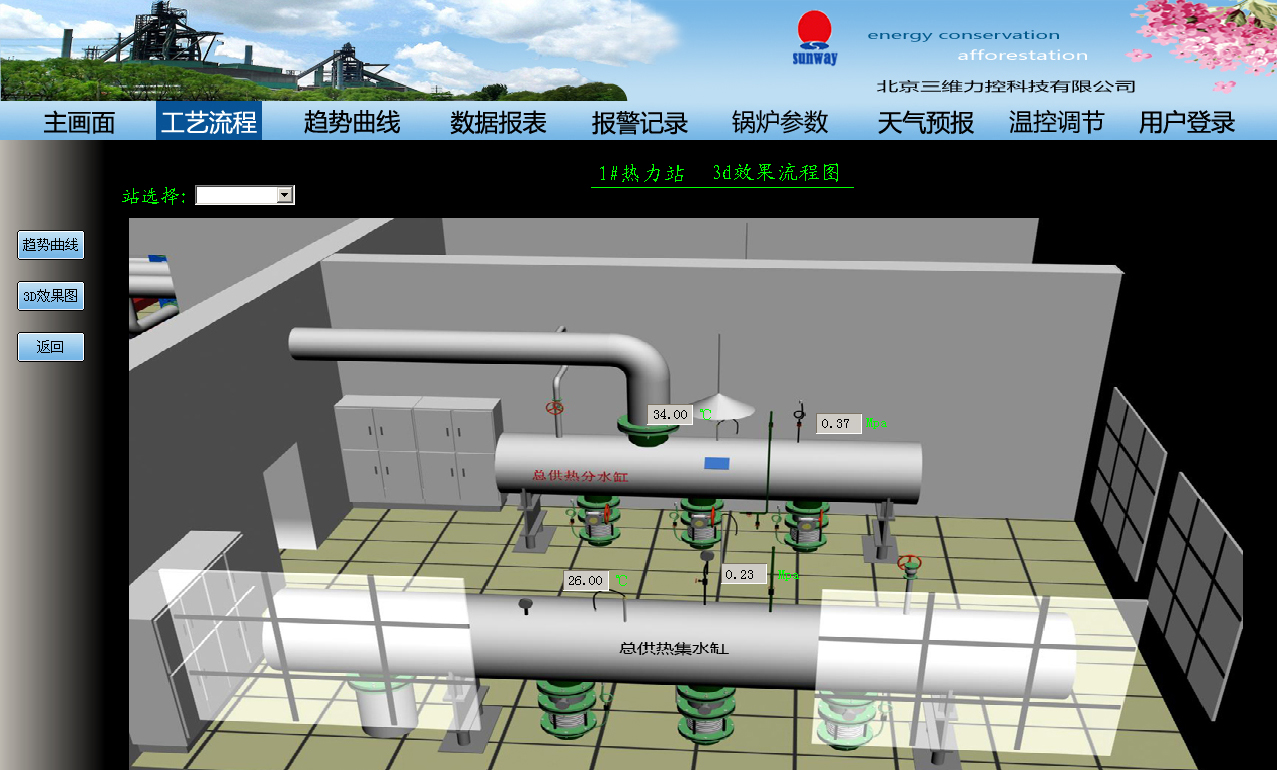

　　系統具有友好的控制界面。監測畫面可顯示熱力站內所有測點數據，包括所有模擬量、數字量。逼真的3D效果畫面，可將現場情況真實直觀的反饋給站控人員。
4.2強大的報表、曲線分析功能

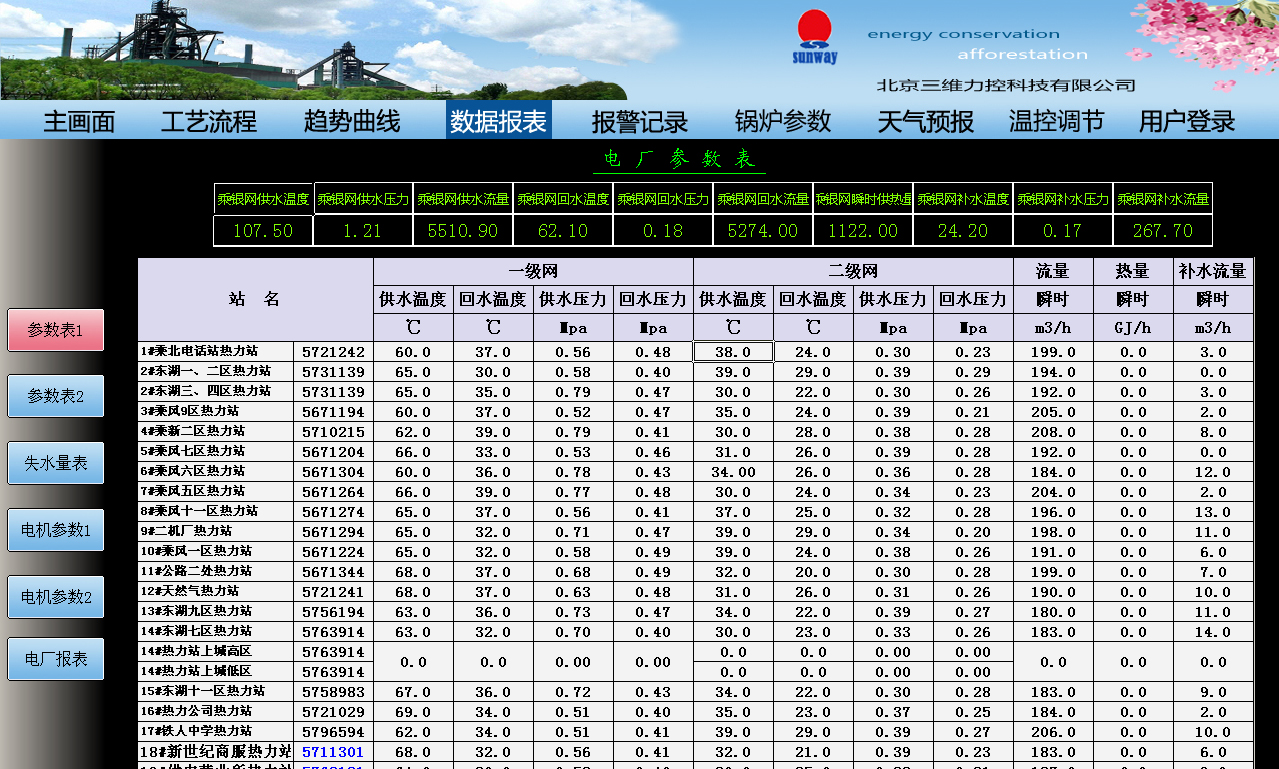

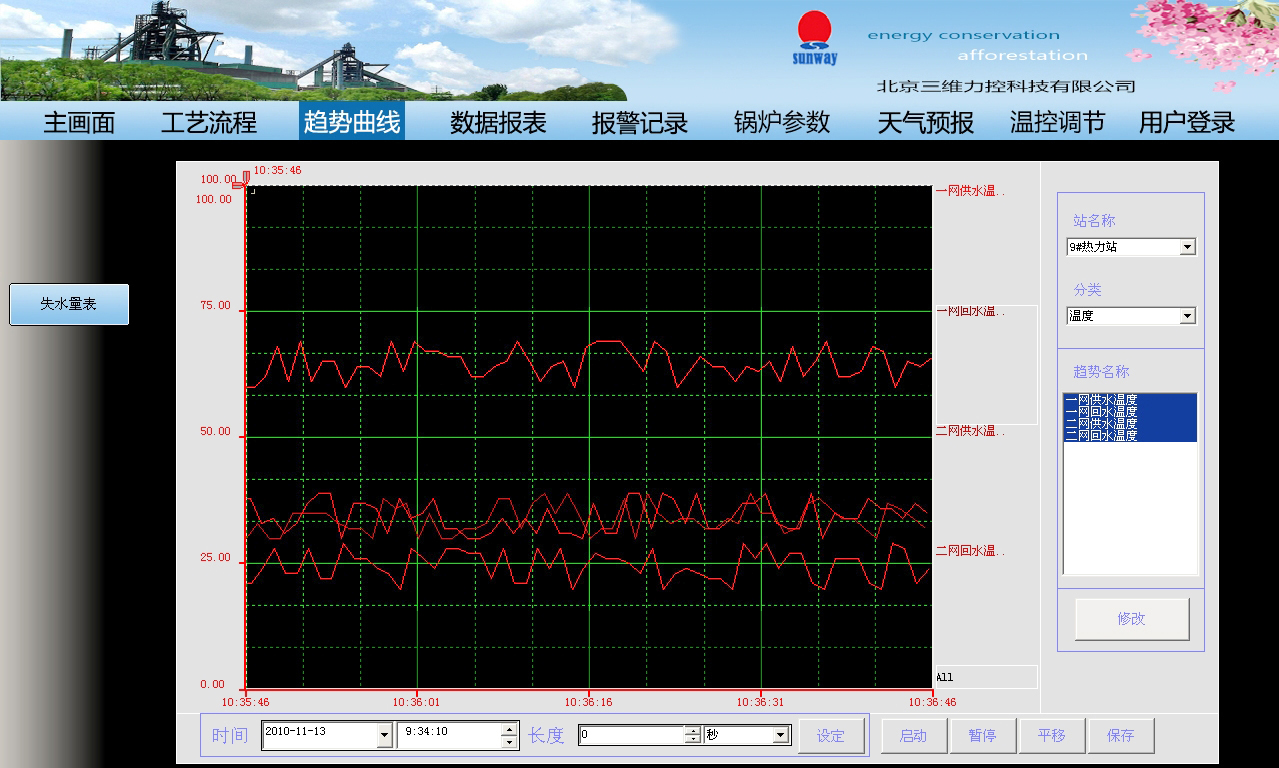

　　系統自動生成日報表，月報表及年報表，管理人員可通過趨勢、報表、歷史回放等手段了解現場熱力數據，而且還具備可生成分時、分段等特殊格式報表的功能。任意組合用戶測量趨勢、測量參數累計、故障時段等趨勢記錄通過打印機打印輸出。

4.3方便的報警、事件管理功能
　　實時顯示并記錄現場測量系統的各種報警信息，如流量/壓力/溫度等參數超限、儀表工作電源不正常、水泵工作異常、通訊故障等報警信息。
4.4天氣預報功能

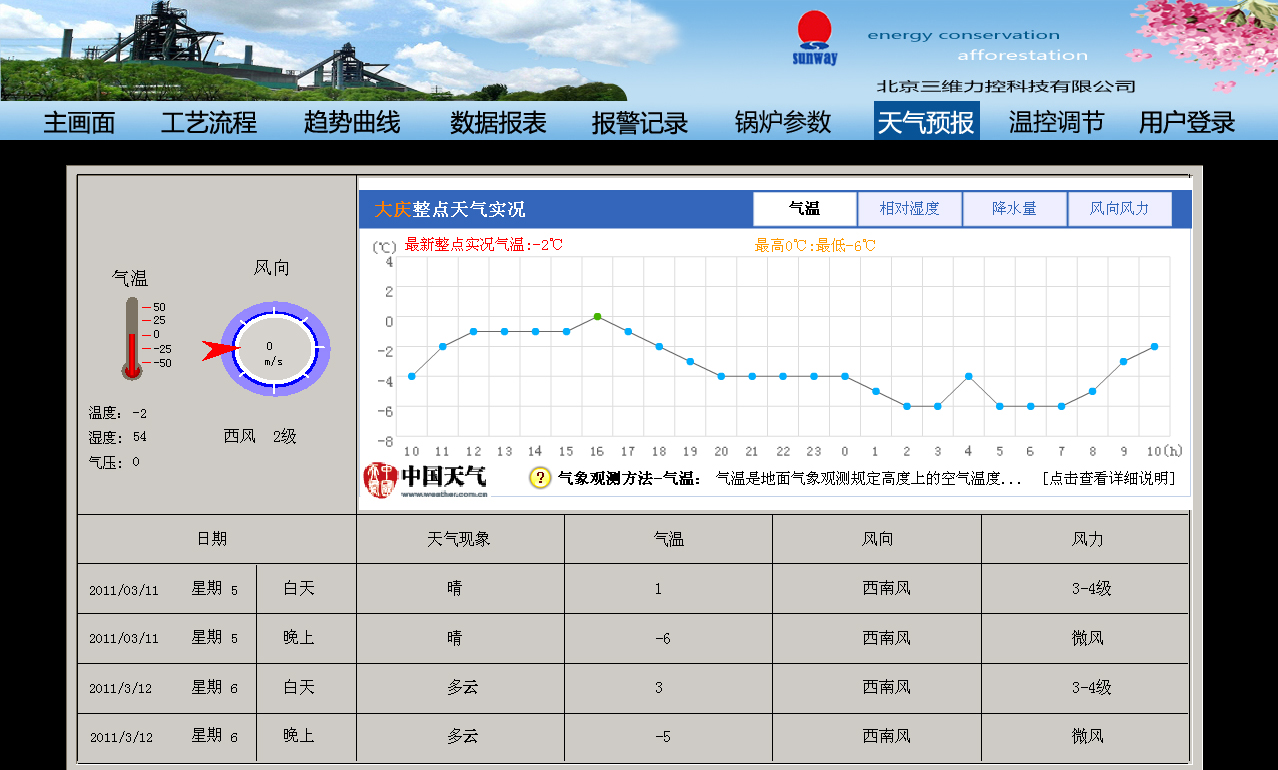

　　系統可從天氣網站獲得各城市的實時溫度、風力和風向等氣象數據，通過曲線、報表等形式進行展示。

4.5豐富的接口特性
　　系統支持多種常用標準規約和眾多廠家設備規約：標準ModBus規約、CDT規約、Profibus規約、電力規約等各種智能設備規約。規約按模塊化設計，并可根據客戶需求定制開發。
4.6完備的冗余架構
　　系統支持“軟”冗余與“硬”冗余配置方式，支持系統集群配置，具備自診斷與自恢復技術，統一的進程管理具備自診斷與自恢復的“看門狗”功能，充分保證整個系統的穩定與安全。
5.結語
　　在國家節能減排政策支持下，整套系統運用科技手段，結合先進的計算機技術、網絡通信技術、自動化控制技術，可以提高工作效率、降低成本，進一步增強企業的競爭實力。
