集成商IAC在委內瑞拉制糖廠設計使用了Opto自動控制系統
－通過水的再利用和發電降低成本
Lara位于委內瑞拉的中西海岸，是委內瑞拉的23個州之一，以其豐富的牧草地和肥
沃的土壤聞名。Lara是主要經營家畜輸出，劍麻，咖啡，可可豆以及糖料作物的種植和
出口的商業中心。在糖料作物加工過程中，存在于甘蔗莖或甜菜根的天然糖會被同其他的作物原料分離開來。對于甘蔗，此過程主要是這樣實現的。首先將甘蔗擠壓，直至萃取出汁。然后將汁煮沸，開始變稠，直到糖開始結晶。將結晶放入離心分離機里攪動，去除糖飴。由
此出來的原糖被運往煉糖廠進行洗滌，過濾，去除任何殘存的非糖成份，最后再進行干燥 ，包裝，成為精制糖。
在Lara眾多制糖廠中，La Pastora制糖廠尤為獨特。其原因不只是它先進的糖加工技術，還因為它能將加工的副產品用于發電，保證制造廠的正常運行。例如：為了給設備供電，La Pastora配有柴油和蒸汽結合的發電機，正如名字所示，柴油發電機應以柴油作為燃料。但是在La Pastora，用于蒸汽發電機的柴油卻是由糖漿來進行補充的。La Pastora項目的系統集成商是Ingeneria AutomatizacionyControl，其司AntonioHernandez解釋說："甘蔗被擠壓，萃取出汁之后，會剩有大量的糖漿。通常情況下，這些糖漿要被丟棄。但是，
La Pastora將它們作為燃料進行燃燒，以幫助發電機提供能量。" 同樣的情況，La Pastora也重新使用蒸汽發電機創造的水副產品。蒸汽發電機是這樣來工作的。鍋爐對水進行加熱，創造出高壓蒸汽，這些蒸汽通過管道被送往一系列的旋轉的渦輪。IAC已經在 La Pastora設計和使用了一個系統，重新使用鍋爐蒸汽開始冷卻時的濃縮水。
苛刻的要求和標準
Hernandez說道："在La Pastora鍋爐蒸汽發電的過程中，鍋爐用水是非常重要的，對水
有一定的要求。例如，水需要沒有固體和殘渣，如果這些物質存在，可能會導致堵塞。同時，水也需要是無氧的，否則會導致鍋爐的內管和鉛管生銹、腐蝕，縮短鍋爐的使用
壽命。為了保證能夠達到這些標準，蒸汽發電過程中的濃縮水副產品是用罐來進行存儲的，這些罐在被送往蒸汽發電鍋爐之前，已經被化學處理過并送至一無空氣的機器.La Pastora總共有5個罐用來存儲這些加工過的"優質"水，另外，還有一些其他的罐用來存儲天然水。"

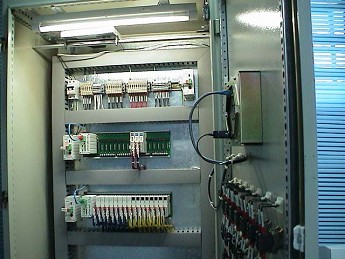

所有的濃縮水再利用和疏散都是由Opto22 SNAP終極I/O系統進行控制的。此系統主要由一個SNAP終極處理器和底板，2個模擬輸入模塊，一個串口模塊，8個數字輸入模塊組成。這個特殊配置使La Pastora能夠采集水再利用系統工作過程中的所有數據，因此管理人員能夠確定收集的水不含殘渣，能夠被再利用。例如：連接到模擬模塊的PH和ORP傳感器提供水中未溶解的，懸浮粒子的濃度數據。SNAP終極potential) sensors connected to analog 控制器對這些數據進行匯總，評價，從而決定需要開始或推遲將水送入脫水器中。同時，SNAP 系統也控制負責水處理的化學定量加料器，一系列的泵和閥門。這些閥門負責將井水（用于鍋爐）從水源處輸送到加工廠，以及將所有的優質水運輸?shù)矫撍鳌?br> Ingeneria Automatizaciony Control (IAC)負責設計和實施La Pastora的新系統。除了設計控制結構之外，IAC也負責引入硬件，完成安裝，利用ioControl開發控制策略，對SNAP終極I/O系統進行編程軟件。
IAC的經濟總監Giovanni Montes,說："La Pastora的水再利用系統用于將濃縮水再次輸送到鍋爐中，但是對于整個系統來說，存在一定的風險。部分原因是因為甘蔗加工過程中產生的殘渣會通過。我們設計的系統使La Pastora管理人員能夠很容易的確定水中是否有固體存在，而且能夠自動的開始或停止處理。"易于使用，靈活，節省資金La Pastora使用Opto22 ioDisplay軟件來設計人機界面（HMI）屏幕，這能夠使描述過程形象化，數據的呈現簡單化，從而便于理解流程圖的表現方式。La Pastora's自動化系統結構也使用了OptoTerminal-G75操作界面終端，它為La Pastora人員從當?shù)夭榭磾?shù)據，修改程序參數，調整設置點，開啟和終止程序提
供了一個界面。
所有的Opto22產品均由Grupo TelebaudC.A提供。Grupo Telebaud C.A是負責委內瑞拉
和南美其它地區的系統分銷商。Grupo Telebaud的技術總監Germinal Puigbertrand提到："IAC
是南美地區在農產品加工領域，能夠從客戶的利益著眼，理解和使用Opto22一系列產品的
眾多系統集成商之一.IAC在系統設計和配置方面的專業技術，對La Pastora操作人員和維
修人員的繼續培訓使此項目獲得了完全成功。此項目不僅大大改善了客戶制造廠的操作，
而且也為客戶節約了巨額資金。"
競爭優勢
事實上，僅La Pastora選擇使用一套新的控制系統幫助制造廠使用水副產品和制糖
廢棄物一點，就使它走在了競爭者的前面，同時，它還為公司創造了巨額的ROI。就它
自己而言，通過在鍋爐中使用80％的再循環濃縮水而節省的資金使La Pastora能夠再短
短的2個月內就能夠收回系統的成本。La Pastora管理方估計，由于使用糖漿作為
燃料而節省的資金是更多的。Hernandez說道："IAC在La Pastora使用的Opto22系統已經成功運行2年了。La Pastora僅僅花費了6天的時間進行投入，而從此之后，他們便開開始源源不斷的往銀行存錢了。"
