南丫電站
-----Opto 22 PAC控制器用于高溫、增壓等關鍵流程上
背景介紹
南丫電站位于南丫島，從香港擺渡約30分鐘。站在電站標志性的煙囪臺上，可以俯視整個島嶼。香港約有7百萬常駐人口，南丫電站利用特殊的傳送系統如水下電纜，為全港約40%的居民供電。
電站總發電能力為3，420MW，共有8臺燃煤發電機組，5臺燃?xì)鉁u輪和1組聯合循環渦輪發電機。電站由三個階段逐步發展起來，從最初3臺250MW燃煤發電機組，到第二階段引進了3臺350MW燃煤機組，1臺55MW和6臺125MW燃?xì)鉁u輪，后來又加裝了2臺350MW燃煤機組。所有這些發電設備都裝載有Opto22的以太網硬件系統，用來監控加熱、加壓等操作流程。
南丫電站的發電主要靠燃煤機組。Opto 22控制器連接在天平，運輸設備，壓力傳感器和熱電偶等設備上，確保燃煤機組安全及高效運行。例如，模擬I/O模塊連接天平對燃燒前的煤進行稱重并將數據返回給控制器，控制器根據煤的質量，決定運輸設備的傳送速度，以保證鍋爐產生與渦輪發電匹配的熱量。
同時，集成電路溫度探測傳感器（ICTDs）連接熱電偶模擬輸入模塊，監控燃燒爐實際溫度，經由PID運算，通過輸出模塊對溫度進行調節。考慮到讀數以及閉環控制精度的必要性，每個機組都裝有好幾個熱電偶。
“Opto22在這方面的應用對我們來說很重要，有了它，我們可以對溫度進行嚴密監控調節，避免‘熱點’（Hot Spot）出現”，來自Mix Technology的Bruce Lai說道。該公司為電站很多監控系統安裝集成系統。
Opto22的系統能同時監控燃燒爐內外壓力傳感器，從而保證煤燃燒所產生的熱有效轉換為能量。
與Opto 22結緣
90年代中期，香港電力公司（HEC）（南丫電站屬旗下公司）為即將到來的21世紀做準備，決定擴充電力設施以保證香港
社會經濟的持續發展。考慮到化石燃料對環境的影響，HEC想尋求新的發電設備力求減
Opto 22控制器和I/O系統控制整個電廠設備
少環境污染，于是公司決定采用燃?xì)饴?lián)合循環發電機組作為南丫電站的擴充。
Lai（以及合作伙伴Gary Kwong）的Mix Technology公司獲得了為南丫電站監控系統擴充的合同，同時電站改用天然氣發電。這份合同包括完整的項目管理，涵蓋了采辦，布線，建網，安裝以及相關培訓。
“進駐南丫電站后，我們推薦在控制系統上使用Opto22的新產品，基于以太網構筑的SNAP系列可編程自動化控制器”，Kwong說道，“我們剛開始沒察覺，原來全廠所有的燃煤機組一直使用Opto22和其mistic系
列的早期產品。

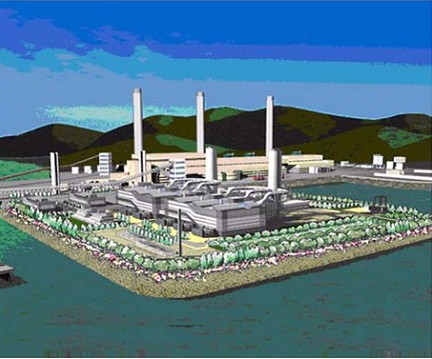

南丫電站模擬效果圖
Kwong和他的公司不久就領略到Opto 22硬件的過人之處。自電站投產以后，硬件運行正常，內部組件無一出錯。電站早已信服于Opto 22長久可靠的優異性能。在此次擴建中使用Opto 22的PAC系列，同時搭配PAC ProjectTM 軟件來替代早前的mistic系列控制器。從串口基礎平臺到SNAP PAC系列的輕松升級源于PAC Project軟件的輸入能力，使得mistic系列的用戶轉變他們的控制策略，應用SNAP PAC系統的人機界面。
“Opto 22的產品支持超乎想象！”Lai說道，“Opto的硬件配合簡單易上手的軟件，只要根據產品打開說明即可讓我們自信做決定，從此無需Johnson Controls
Mix Technology同時也經營其他電力相關業務，如水系統的自動化監控、管道照明等。該公司也即將迎來他們有史以來最大項目----南丫電站的整廠改建。
“由于擴充工程的成功合作，我們將繼續接手電站的改建項目，仍舊使用Opto 22 SNAP PAC 控制器”。
關于Opto22
Opto 22研發并制造可靠，靈活，易于使用的軟硬件產品用于工業自動化，遠程監控及數據采集應用。Opto 22 產品使用商業化標準網絡及計算機技術，其簡便實用、技術創新、質量保證、可靠耐用已在全世界范圍內建立了極高的聲譽。我們的產品適用于終端用戶、原始設備制造商、IT從業人員等。公司創建于1974年，位于美國加州的Temecula。Opto 22 產品在世界范圍內通過分銷商，合作伙伴或系統集成商銷售。
