概述

PCI 模板，用于將PC 和SIMATIC PG/PC 連接到工業以太網， 10/100 Mbit/s，全/ 半雙工，具有自感應功能（Universal Key 3.3 V 和5 V ；33MHz/66MHz ；32 位，可在64 位PCI X 系統中執行）
以太網實時ASIC ERTEC 400
集成4 端口實時交換機
通訊服務：
- PROFINET 控制器
- 支持運動控制應用中的同步實時模式（即將推出）
- S7 通訊
- S5 兼容通訊（SEND/RECEIVE）
- 編程器/OP 通訊
直接存儲器訪問，性能高
通過SNMP，集成在網絡管理系統中
豐富的模板安裝、調試和操作診斷功能
高性能的OPC 服務器和組態工具，都包含在模板或相應通訊軟件的供貨范圍內。
優點

理想用于通過集成4 端口實時交換機安裝在局域網中
連接業以太網現場設備與PROFINET。
如果用作PROFINET 控制器，通過IO-Base 接口，可直接存儲訪問過程數據
OPC 作為標準接口
通過實時ASIC ERTEC 400 以及PROFINET RT 和IRT 支持，可減輕主機CPU 的負荷，使PC 具有較高的計算能力
支持運動控制應用中的同步實時模式（即將推出）
使用開發工具包DK-1616，可很容易地移植到其它操作系統環境
即使在PC 斷開時，亦能通過任選外部電源進行交換操作
應用

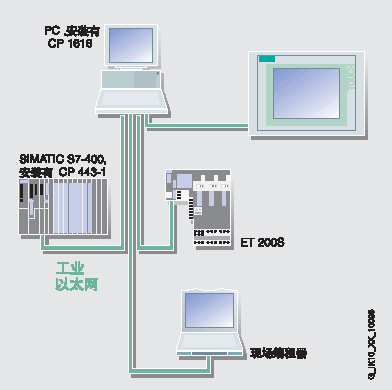

使用CP 1616，可以連接帶有PCI 插槽的SIMATIC 編程器/PC 到工業以太網/PROFIBUS。
CP 1616 為PC 上的控制任務提供高性能的支持（基于PC 的控制，數控系統，機械手控制）。
借助于IRT （同步實時）模式，該通訊處理器理想用于運動控制領域?qū)r(shí)間要求嚴格的同步閉環控制（即將推出）。
使用集成4 端口交換機，可經濟實現具有不同拓?fù)浣Y(jié)構的系統解決方案和組態。
CP 1616 提供有用于SIMATIC 編程器/PC 和工控機的通訊功能：
· PROFINET 控制器
· SIMATIC S5/S7/C7 系統
· 編程器/PC
· 主機PC
· HMI 設備
使用開發工具包DK-1616，模板可集成在其它操作系統中。
CP 1616 還可用于Microsoft Windows 下的PC，通過一個NDIS 驅動，作為以太網卡。
設計

以太網
- 4 個RJ45 接口
- 集成4 端口實時交換機，10/100Mbit/s 以太網
- 半雙工/ 全雙工
- 自感應/ 自動協商
PCI 接口：
- PCI 2.2/2.3
- 32 位，用于在64 位PCI X 系統中執行
- 33 MHz 或66 MHz
- Universal Key 3.3 V 和5 V
- 通過PCI 標準機制（即插即用）安裝
主機接口/ 處理器：
- 內置雙端口RAM
- 內置程序閃存
- 內置ARM 946 RISK 處理器（32 位），用于預處理
電源：
- 工作電壓：5 V，通過PCI
- 可選外部9-12 V DC 饋電，用于PC 斷開時的交換機運行
規格：
- 短PCI 模式
功能

CP 1616 可作為PROFINET 控制器運行，將過程圖像（輸入、輸出和診斷數據）保存在通訊處理器的存儲區，并可自動執行與IO 設備的高性能數據傳輸。

實時
支持實時和同步等時PROFINET 以太網實時特性（同步實時即將推出）。CP 1616 的實時以太網特性可保證極短的循環時間，具有高精度的時鐘脈沖速率。

交換

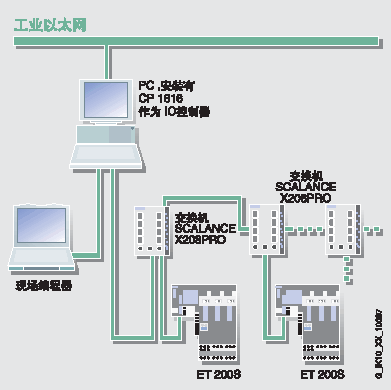

根據工業要求，使用4 端口實時交換機，可以組態具有支線的總線型拓?fù)浣Y(jié)構網絡，無需外部交換機部件。
借助于獨立外部電源供電功能，即使在PC 斷開時仍能執行交換功能。

軟件包
提供有以下通訊訪問選件用于Windows 操作系統：

IO-Base （隨CP 1616 一起提供）可用于：
· PROFINET 通訊：
- PROFINET 控制器：
用于連接現場設備與PROFINET 以太網。
- 通過同步等時模式，同步訪問PROFINET 實時數據（即將推出）；
這可保證極短的循環時間，高精度的時鐘脈沖速率；通過優化同步精度、同步模式和循環時間，可實現高性能的運動控制應用。
· 直接存儲訪問過程數據。IO 設備的過程數據總是一致的，IO 編程接口為PC編程器提供傳輸數據的功能調用。
· 該接口不僅提供為快速存取PROFINET IO 控制器，還提供移植到其它操作系統環境（例如VX Works，QNX，RMOS，RTX）的基礎。
· CP 1616 的IO-Base 接口與SOFTNET PN IO 接口兼容

S7-1616 用于：
· 編程器/OP 通訊；
使用該軟件，可以通過工業以太網結合STEP 5/ STEP 7 PLC 對 SIMATIC S5 和S7 PLC進行編程。
· S7 通訊；
使用S7 接口，PC 應用程序（例如WinCC）和應用程序可以訪問SIMATIC S7 系統部件。
· S5 兼容通訊（SEND/RECEIVE）
提供以下服務：
· 連接準備服務
· 數據傳輸服務
對于非Windows 操作系統：

DK-1616 開發工具包，用于：
· PROFINET 通訊：
- PROFINET 控制器
使用DK-1616，CP 1616 通訊處理器可集成到任何操作系統環境中。它包括所需的驅動源代碼和腳本。

用戶接口

OPC 接口
包含在相應軟件包中的OPC 服務器，可以用作PROFINET、S5 兼容通訊和S7 通訊的標準編程接口，用于連接自動化技術功能應用到具有OPC 功能的Windows 應用程序（Office，HMI 系統等）。

通過C 語言庫的編程接口
如果想通過C/C++ 直接使用PROFINET 控制器功能，則還需要 IO-Base 接口。該接口在結構上類似于PROFIBUS 模板CP 5613 和CP 5614 的DP Base 接口。因此，可將現有PROFIBUS DP 主站應用程序移植到PROFINET IO-Controller 應用程序中。 SIMATIC NET 產品可以用下列編譯器：
· Microsoft Visual C++ V6.0
· Microsoft Visual C++.NET

診斷
通過STEP 7 或SNMP，可提供豐富的診斷選項，包括：
· 一般診斷與統計功能
· 連接診斷
· 指定PROFINET 現場設備的診斷
· 通過SNMP V1 MIB-II，集成在網絡管理系統中

組態
CP 1616 使用STEP 7/NCM PC，V5.3 SP2 及以上進行組態。 NCM PC 包含在軟件包的供貨范圍內。
